可支持擴展1~8軸；
專利外觀結構，軸數靈活搭配；
32路標準輸入，32路標準輸出?？稍雠湟粔KIO板；
支持增量和絕對值電機；
功率覆蓋100W-1800W；
總線式架構。

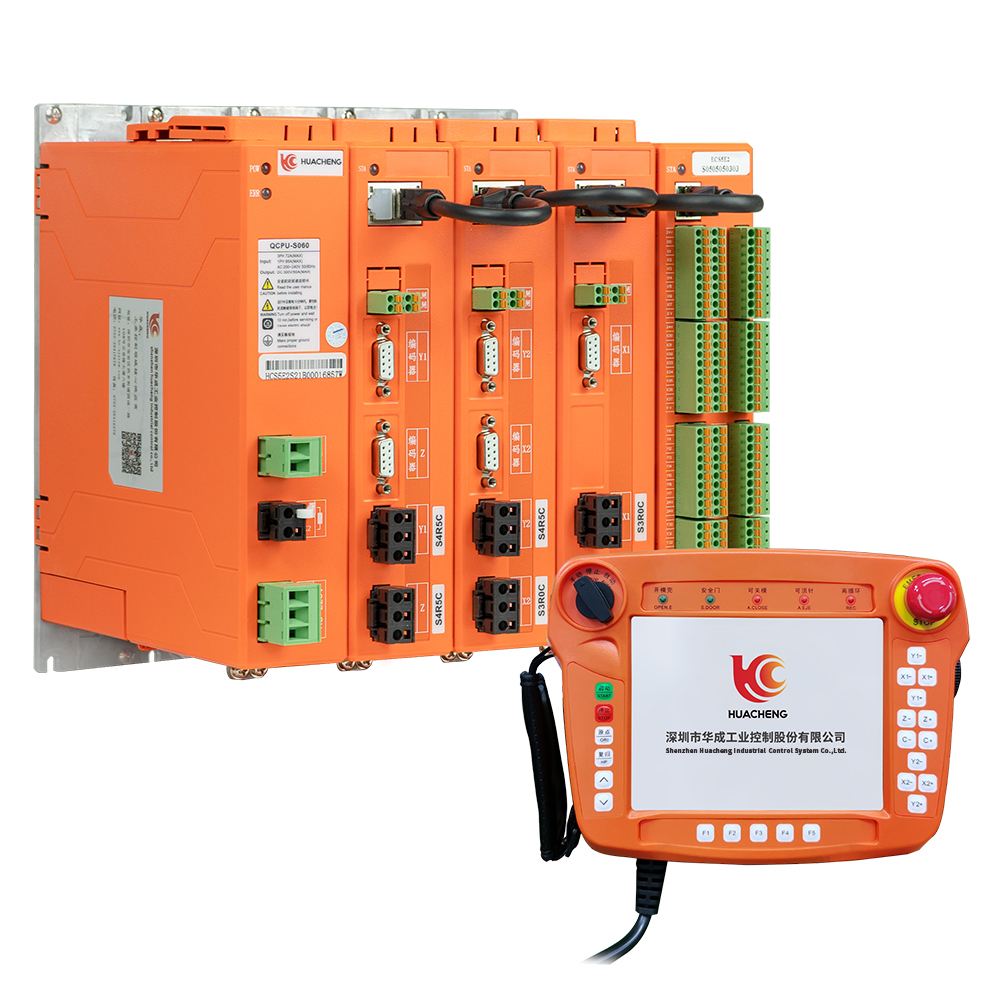

EC系列驅控一體注塑機械手控制系統，九州酷游(ku游)自主研發的EtherCAT總線型運動控制系統，根據注塑機機械手取出和埋入應用而開發的，內置有專有鎖模安全電路，配合軟件邏輯，做到雙重鎖模安全防護。人機界面符合注塑機生產工藝特性，直觀清晰，靈活示教。有專用注塑機的IO交互接口，可選配EU67標準注塑機信號板卡【兼容EU12】桁架式機械手專用運動控制算法，精度可達到0.01mm。
產品特點
1. 可支持擴展1~8軸；
2. 專利外觀結構，軸數靈活搭配；
3. 32路標準輸入，32路標準輸出?？稍雠湟粔KIO板；
4. 支持增量和絕對值電機；
5. 功率覆蓋100W-1800W；
6. 總線式架構。
產品參數
型號 | EC-S5 |
應用范圍 | 注塑取出行業、高精度模內嵌件行業、高速取出、模內貼標注塑行業 |
規格尺寸 | 長*寬*高：249.4*251.1*192 |
重量 | 6.94KG |
額定電壓 | AC220V |
通信 | EtherCAT、485通信 |
控制 | 位置控制 |
I/O | 32路輸入32路輸出 |
注意：用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

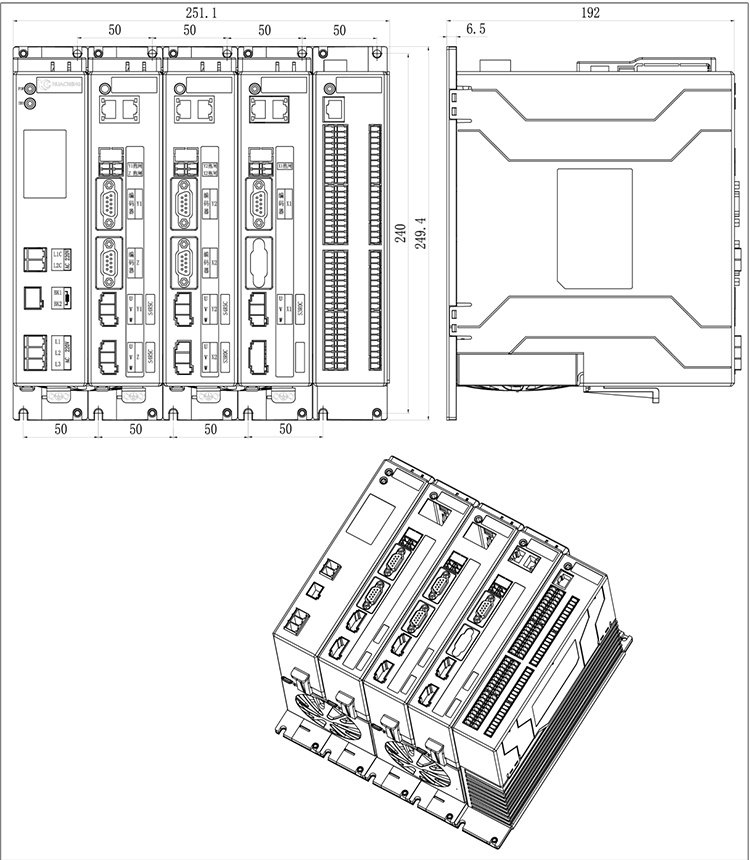

主控尺寸圖：
安裝方式 | 螺絲規格 | 螺絲長度 | 安裝扭矩 |
螺絲固定 | M5 | 8mm | 7.5kgf.cm |

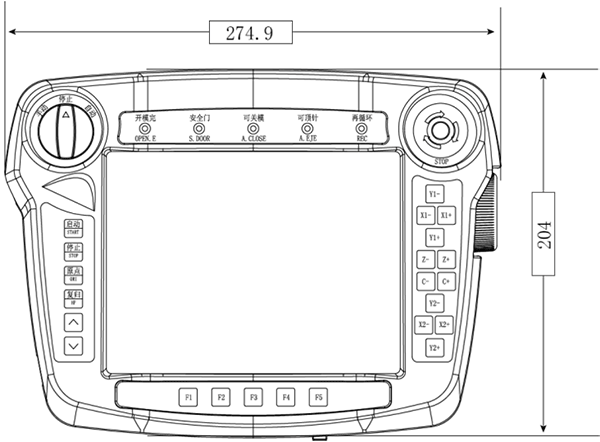

手控器尺寸圖：
單路開關電源圖：
安裝方式 | 安裝位號 | 螺絲規格 | 螺絲長度 | 安裝扭矩 |
螺絲固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
雙路開關電源圖：
安裝方式 | 安裝位號 | 螺絲規格 | 螺絲長度 | 安裝扭矩 |
螺絲固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
制動電阻尺寸圖：
型號 | 25℃-40℃額定功率(W) | 外形尺寸 | 阻值范圍 | ||||||
電阻體 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |

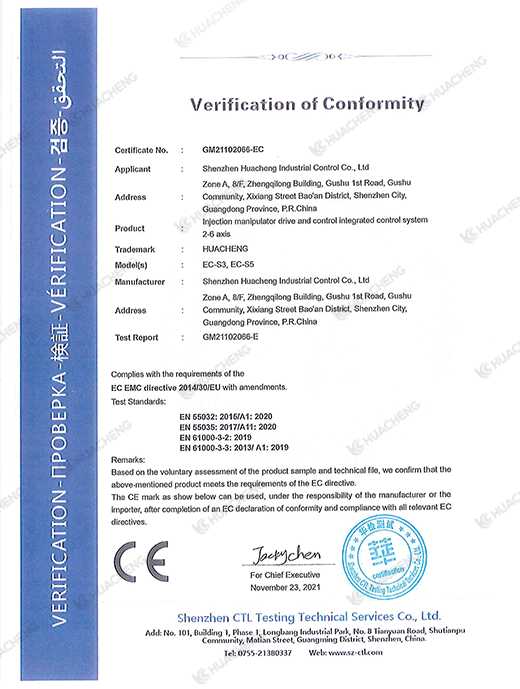

產品安全認證——CE認證報告
