支持1-4軸，兼容沖壓和上下料控制系統；
專利外觀結構，軸數靈活搭配；
手控支持調式伺服參數，并可監控伺服運行狀態；
支持增量和絕對值電機；
功率覆蓋100W-1800W；
總線式架構。

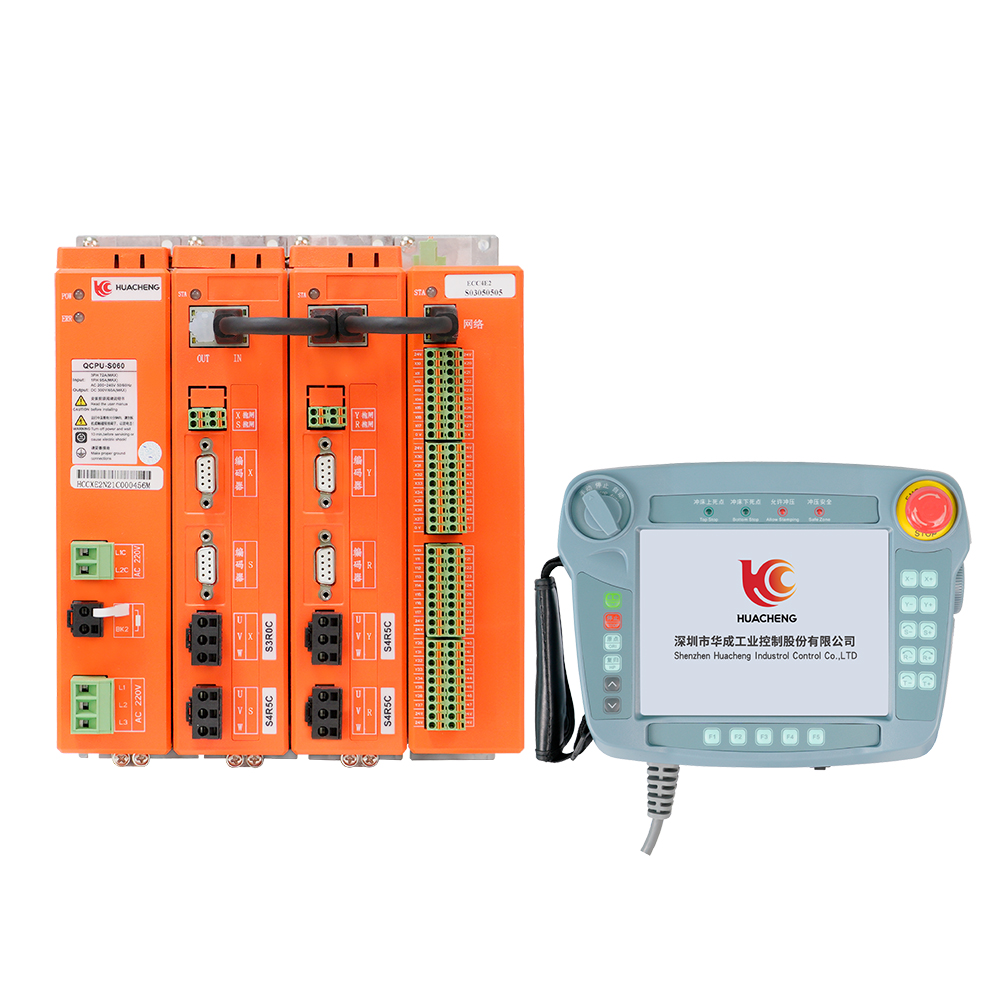

EC系列沖壓機械手控制系統為擺臂旋轉沖壓驅控一體化機械手控制系統。
產品特點
1.支持1-4軸，兼容沖壓和上下料控制系統；
2.專利外觀結構，軸數靈活搭配；
3.手控支持調式伺服參數，并可監控伺服運行狀態；
4.支持增量和絕對值電機；
5.功率覆蓋100W-1800W；
6.總線式架構。
注意：用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

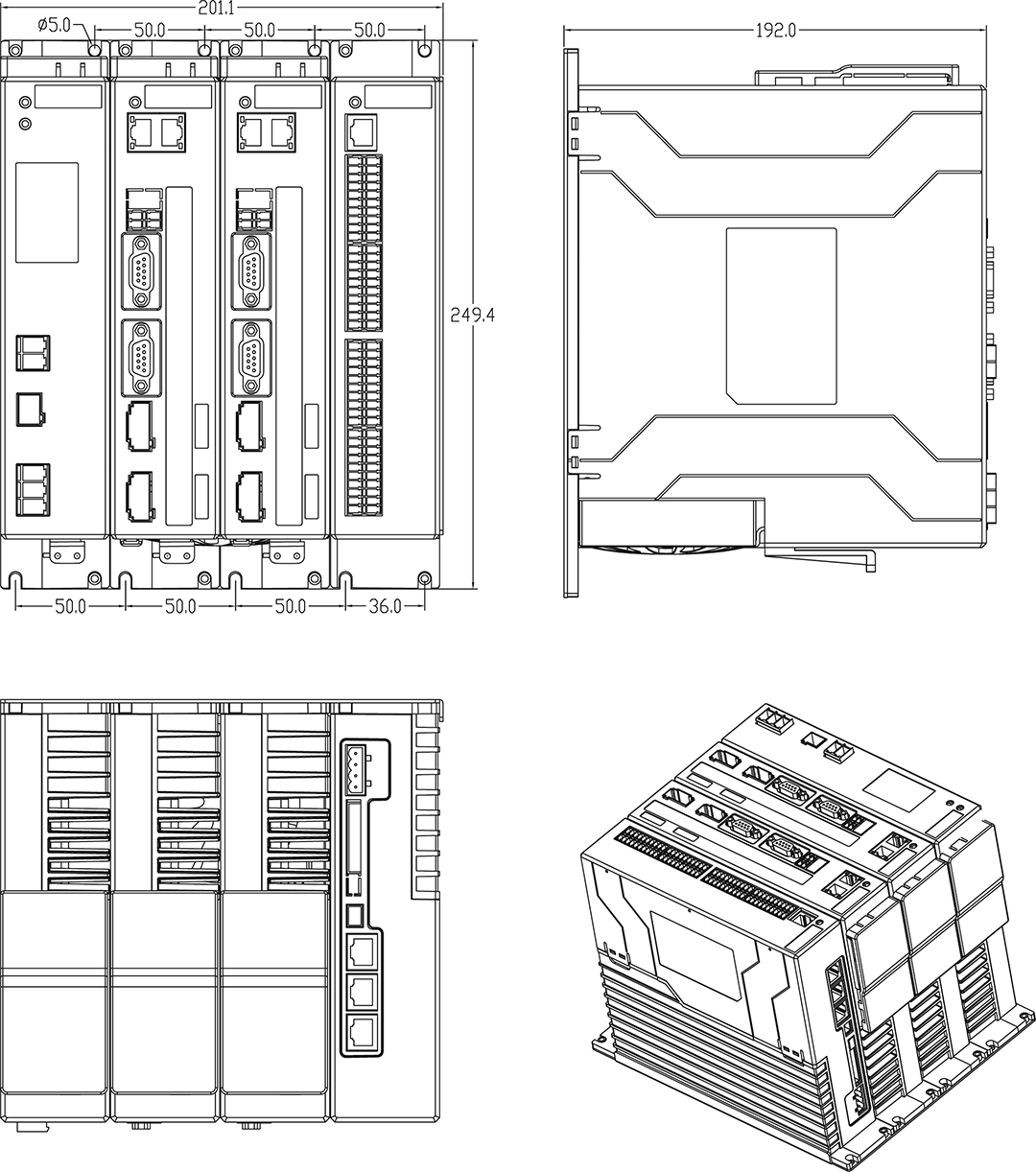

主控尺寸圖：
安裝方式 | 螺絲規格 | 螺絲長度 | 安裝扭矩 |
螺絲固定 | M5 | 8mm | 7.5kgf.cm |
手控器尺寸圖：
單路開關電源圖：
安裝方式 | 安裝位號 | 螺絲規格 | 螺絲長度 | 安裝扭矩 |
螺絲固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
雙路開關電源圖：
安裝方式 | 安裝位號 | 螺絲規格 | 螺絲長度 | 安裝扭矩 |
螺絲固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
制動電阻尺寸圖：
型號 | 25℃-40℃額定功率(W) | 外形尺寸 | 阻值范圍 | ||||||
電阻體 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
