工業機器人控制系統型號（EC-R4、EC-R6、EC-R7、EC-R8）EC-RX系列機器人控制系統，手動操作工具標定方法如下：

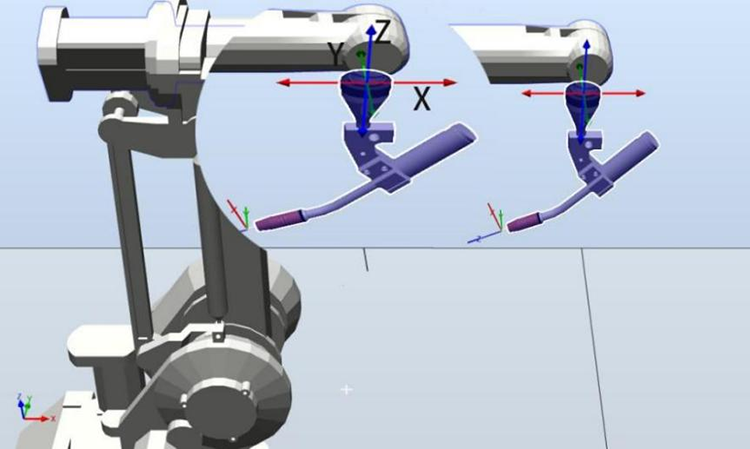

建立了工具坐標系后，機器人的控制點也轉移到了工具的尖端點上，這樣示教時可以利用控制點不變的操作方便地調整工具姿態，并可使插補運算時軌跡更為精確。

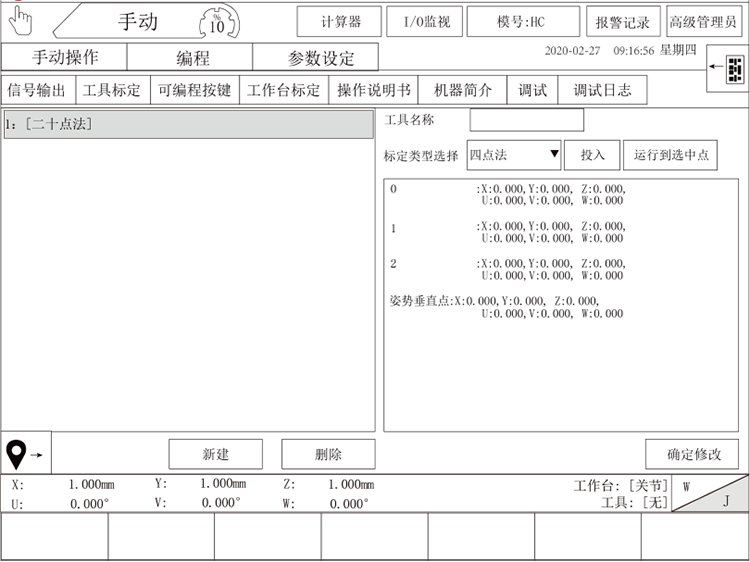

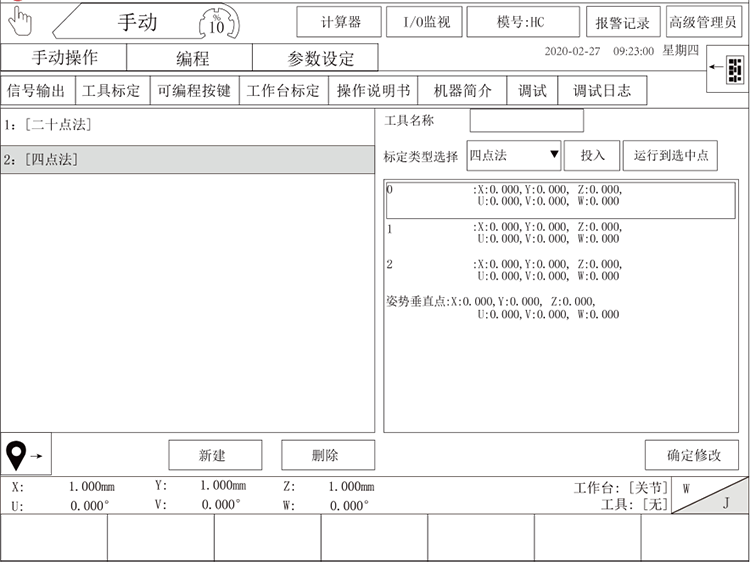

四點法：
以控制點為基準設入4個不同的姿態的坐標位置，根據這4個數據自動算出工具尺寸。應把各點的姿態設定為任意方向的姿態，其中點4為工具尖端垂直于基準點的點，如果設入了偏向某一方向的姿態坐標，可能出現精度不準的情況。

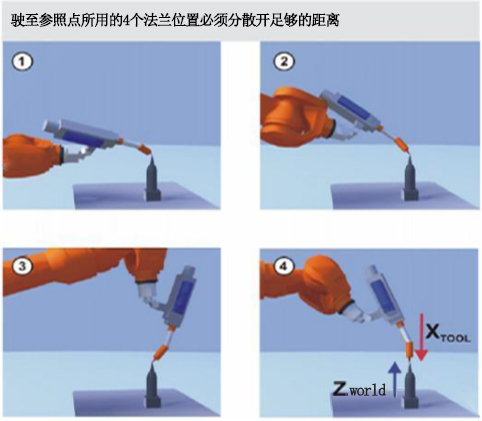

示意圖如下：
兩點法：
兩點法標定需要知道工具個個方向的偏差（偏差是指工具尖端點在法蘭盤坐標系下的坐標值），然后填入偏差數據，用戶在已知工具的偏差的情況下才可使用兩點法。

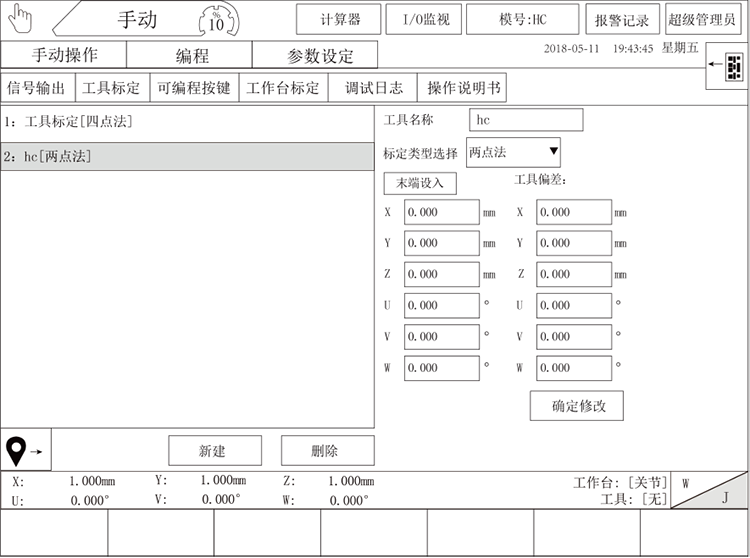

使用方法：
第一步，機械手在原點的情況下點擊“末端設入”按鈕設入機械手末端的坐標值。
第二步，手動輸入各軸的工具偏差值。
第三步，設置完成點擊確定修改按鈕。

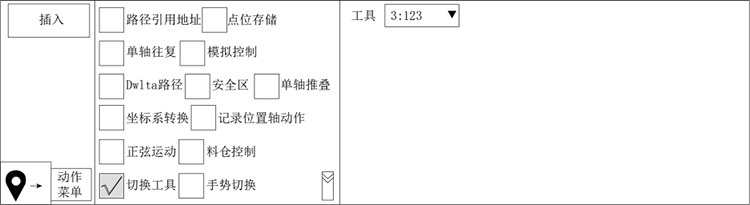

在教導程序的時候，需要將坐標系切換為工具坐標系，然后在程序里面插入工具坐標系。
二十三點法：
二十三點法是根據示教的多點位置，換算出工具坐標與法蘭坐標系間的換算關系，進而推算出工具坐標的方法。
使用方法：

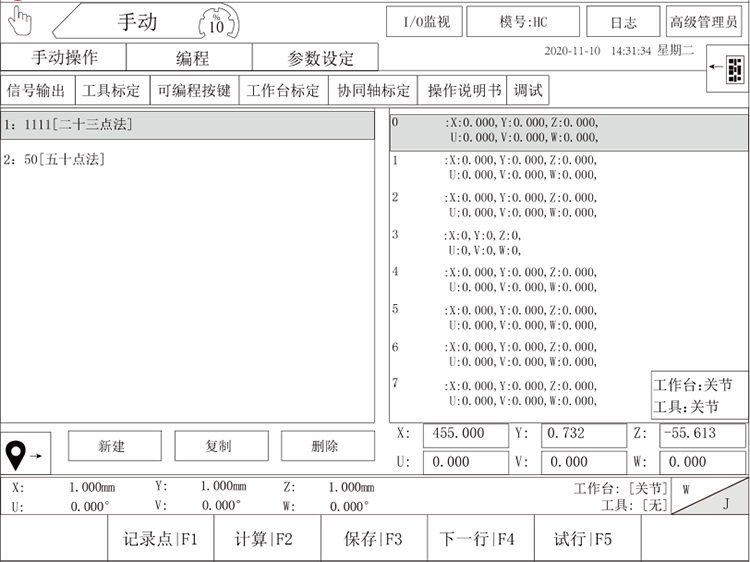

第一步，新建二十三點法，在區域三依次設定23個不同位置，要求工具定點不改變。最后三點要求姿勢相同的X方向偏移和Y方向偏移點。
第二步，點擊計算，計算成功后將提示工具信息。
第三步，計算完成后點擊保存即可。

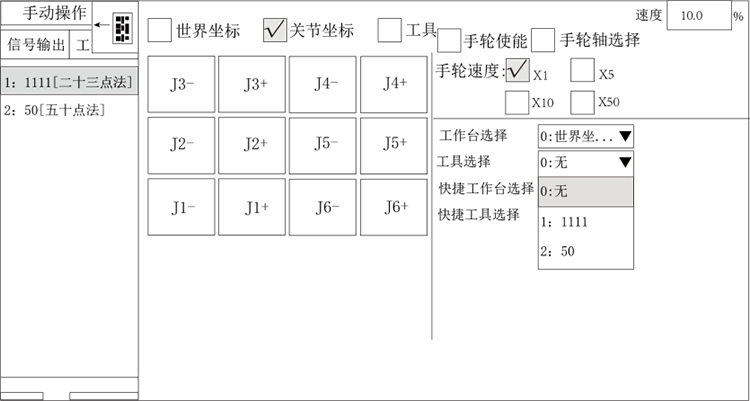

在教導程序之前第一時間切換為工具坐標，才能教導出正確的坐標位置，在程序運行之前需要將程序坐標系切換為工具坐標。如下圖：
