五軸注塑機械手控制系統為九州酷游(ku游)數控系列桁架機械手系統，手控器（示教器）編程教導完成，信號的檢測操作界面如下：

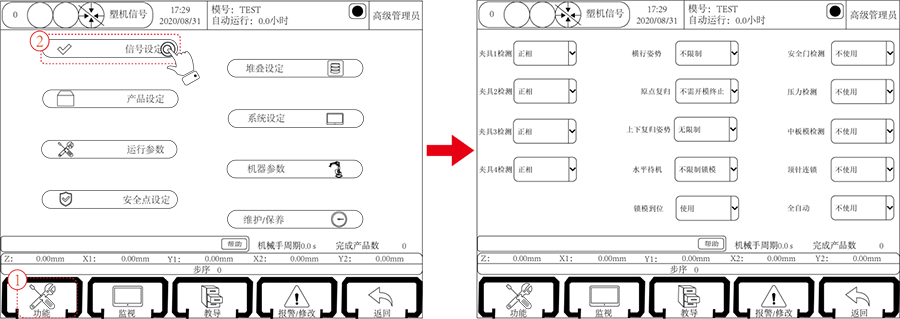

第一時間，把手控器調到停止狀態下，點擊屏幕中左下角的“功能”按鈕。
再選擇點擊屏幕中“信號設定”按鈕可進入信號檢測設定頁面，在該頁面可設定是否對某些輸入信號進行檢測。
1、夾具（1、2、3、4)檢測
正相：對應的夾具開關正相檢測，當相應的夾具確認限有信號輸入時，代表夾具取物成功；當相應的夾具確認限無信號輸入時，則代表夾具取物失敗。
反相：對應的夾具開關反相檢測，當相應的夾具確認限無信號輸入時，代表夾具取物成功；當相應的夾具確認限有信號輸入時，則代表夾具取物失敗。
注意：
①無論選擇正相或者反相，夾具沒有動作時，檢測不能有信號輸入。
②當夾具沒有教導檢測時，有無夾具確認信號都不影響它的輸出。
2、橫行姿勢
水平：機械手手動橫出、橫入時，治具必須處于水平狀態，教導自動程序時，橫行的姿勢必須要水平。
垂直：機械手手動橫出、橫入時，治具必須處于垂直狀態，教導自動程序時，橫行的姿勢必須要垂直。
不限制：機械手手動橫出、橫入時，不限制治具的狀態，教導自動程序時，橫行的姿勢可根據需要進行教導。
3、原點復歸
不需開模終止：原點復歸時，無論有無開模完信號，均可進行原點復歸動作。
必須開模終止：原點復歸時，必須開模完信號，才可進行原點復歸動作。
4、上下復歸姿勢
姿勢水平：啟動原點復歸時，手臂上下動作治具必須處于水平狀態。
姿勢垂直：啟動原點復歸時，手臂上下動作治具必須處于垂直狀態。
無限制：治具處于任何狀態均可進行原點復歸。
5、水平待機
限制鎖模：水平待機時，手臂上升水平后才可鎖模。
不限制鎖模：水平待機時手臂上升即鎖模。
6、鎖模到位
使用：有“關模完”信號后再有“開模完”信號，機械手才會下降取物，否則報警鎖模未到位。
不使用：不檢測“關模完”信號。
7、安全門檢測
使用：機械手在自動運行時，對安全門信號進行全程檢測，如沒有安全門信號立即報警。
不使用：機械手在自動運行時，對安全門信號僅在手臂模內下降動作時進行檢測，如沒有安全門信號立即報警，其它動作時不進行檢測。
注意：不使用時，機械手在模內下降，系統也必須檢測安全門信號，此為安全強制措施。
8、壓力檢測
使用：機械手檢測氣體壓力，如氣體壓力未達到設定值，則會報警。
不使用：機械手不檢測氣體壓力，無論氣體壓力是否達到設定值都不會報警。
9、中模板檢測
使用：機械手對中模板的信號進行檢測，手臂模內下降時無中模板信號會報警。當模具為三板模時，請選擇此功能為使用。
不使用：機械手對中模板的信號不進行檢測。
10、頂針連鎖
不使用：允許頂針信號不斷輸出。
使用：開模到位后，會將可頂針信號關掉。程序里面教導可頂針這一步程序時，可頂針才會輸出。
11、全自動
不使用：機械手不檢測注塑機全自動信號。
使用：機械手檢測注塑機全自動信號，自動時若無全自動信號，則警報。
